    電力金具并溝線夾的分類

    發布日期:2019-9-30 15:37:51  信息來源:本站原創

             并溝線夾用于中小截面的鋁絞線或鋼芯鋁絞線以及架空避雷線的鋼絞線在不承受張力的位置上的連接,還用于非直線桿塔的跳線連接。電力工程材料(金具)連接導線互相連接用主要用于電力線路工程。

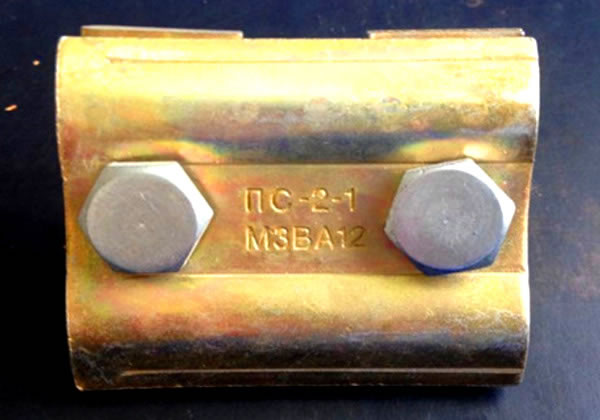

    螺栓式并溝線夾的結構
             螺栓式并溝線夾采用板-板式結構、鋁合金材料制造,依靠螺栓的緊固壓力將被接續導線固定在上下帶有槽形的夾板中完成連接,再通過平墊片和彈簧墊圈傳遞,向接續導線提供比較均勻和恒定的壓力作用,安裝后可拆卸,往往使用在線路耐張端的跳線或導地線搭接處,為保證線夾對導線有足夠而均勻的壓力,并溝線夾一般采用兩螺栓或三螺栓結構,同時安裝中要求緊固各螺栓時用力均勻。有時為保證運行可靠性,線路施工時采用兩只或3只線夾等距并接的方式。螺栓式并溝線夾對導線的握力約為導線計算拉斷力的10%-20%。
    螺栓式等徑并溝線夾一般只對同直徑的導線進行接續,允許的導線跨徑一般包含兩個相鄰規格,如JB-4并溝線夾適用的導線截面為185mm2和240mm2兩種,所以在結構上采用對稱設計。
             螺栓式異徑并溝線夾允許對一定直徑范圍的導線進行跨徑組合連續,在結構上采用非對稱設計,且將壓板設計成左右可調型,以保證在接觸時兩異徑導線均可獲得較穩定的壓力,但人為因素對螺栓的緊固程度影響較大。
    楔型并溝線夾的結構
             楔型并溝線材料一般為鍛鋁,由弓形本體和楔塊兩部分組成;安裝或拆卸均使用槍形專用工具,但不可重復使用。楔塊兩側邊的斜度與本體的斜度相同,可使導線在被接觸段內均勻受力又可建立材料間的自鎖;弓形本體提供了為維持穩定壓力所需的彈力。弓形本體內槽的曲率半徑和楔塊外槽的半徑均略大于***大適用導線的半徑。在安裝時,將被接續的兩根平直導線放入本體兩側的對應位置,用人力將楔塊推至標志線位,再擊發槍形專用工具,使之產生瞬間推力將楔塊壓入工作位。對楔塊的壓力主要由專用子彈中的藥量決定,減少了人為因素對安裝質量的影響,所以楔型并溝線夾安裝的一致性較好。楔型并溝線夾可接續等徑和異徑的兩根導線。楔型并溝線夾對導線握力約為導線計算拉斷力的20%-45% 。
    H型并溝線夾的結構
             H型并溝線夾屬于壓縮式結構,純鋁或鋁合金材料,安裝后無法拆卸。該線夾因線夾斷面類似于字母H而得名。借助專用液壓鉗,可將線夾與被接續的兩根導線壓成一整體。壓接后接觸部位呈橢圓柱形,外形比較緊湊。與楔型并溝線夾類似,其壓縮過程受液壓鉗輸出壓力控制,人為影響較小。H型并溝線夾可接續等徑和異徑的兩根導線,同槽中的導線跨徑一般為3- 4個規格。H型并溝線夾與導線接續時,因環向受力,線夾內壁的鋁產生塑性變形,嵌入導線外層的絞制空隙中,有效接觸面較大,H型并溝線夾對導線的握力約為導線計算拉斷力的40%-65%
